Elektrische Cilinders en Elektrische Actuators

Elektrische cilinders worden steeds vaker gebruikt als alternatief voor pneumatische en hydraulische cilinders. Elektrische cilinders en actuators zijn onder andere te vinden in de voedselindustrie, verpakkingsindustrie, automotive en medische industrie. Op deze pagina bekijkt u welke soorten elektrische lineaire cilinders wij bieden, waarvoor ze gebruikt worden en wat de voordelen zijn.

Lineaire Elektrische Cilinder

Dit type elektrische actuator werkt met een spindel die een moer heen en weer beweegt door het draaien van de spindel. Aan de moer zit een zuigerstang bevestigd die hierdoor zowel naar binnen als naar buiten kan bewegen.

LA Serie Elektrische Cilinder

LA Serie

Laaggeprijsde elektrische cilinders tot 6.000 N.
In aluminium en RVS 316.
Afscherming maximaal IP69K.
Leverbaar in 12 VDC en 24 VDC.

Max. kracht: 6.000 N
Max. snelheid: 55 mm/sec
Max. slag: 900 mm
Spindeltype: Solid
Bescherming: IP69K

→ Laaggeprijsde complete elektrische actuatoren

→ 12/24 VDC borstelmotoren met gearbox

→ In gecoat staal, aluminium of RVS 316

HLA Elektrische actuator

HLA Serie

Elektrische actuatoren tot 12.000 N.
In aluminium uitgevoerd met afscherming tot en met IP66.
Met borstelmotoren van 12 VDC – 48 VDC beschikbaar.

Max. kracht: 12.000 N
Max. snelheid: 160 mm/sec
Max. slag: 1.600 mm
Spindeltype: Solid / kogelomloop
Bescherming: IP66

→ Laaggeprijsde complete elektrische actuatoren

→ 12/24/48 VDC Borstelmotoren met gearbox

→ Eenvoudige aansturing door omdraaien polarisatie

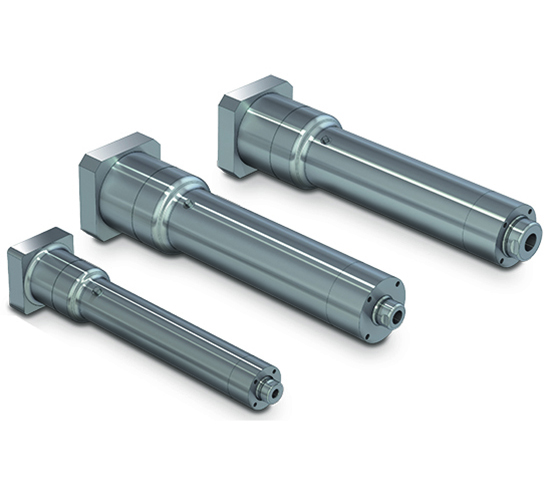

ERD RVS Elektrische Cilinders

ERD Hygienic Serie

Hygiënische elektrische cilinders in RVS.
Met kogelomloopspindel voor hoge snelheid en kracht.
Inclusief stappenmotor of servomotor in RVS behuizing.

Max. kracht: 2.224 N
Max. snelheid: 1.473 mm/sec
Max. slag: 600 mm
Spindeltype: Kogelomloop
Bescherming: IP69K

→ Compact lichtgewicht ontwerp

→ Uitgevoerd in RVS, beschermingsgraad t/m IP69K

→ Gepantenteerd ontwerp extreem lange levensduur

RVS 316 elektrische actuatoren

RSH Hygienic Serie

RVS 316 Hygiënische elektrische cilinders tot 35 kN.
Met kogel-omloopspindel of rollernut spindel.
Voor hoge snelheid, hoge kracht en lange levensduur.

Max. kracht: 35.330 N
Max. snelheid: 498 mm/sec
Max. slag: 1.219 mm
Spindeltype: Kogelomloop & Roller nut
Bescherming: IP69K

→ Kracht/stuwkracht tot 7.868 lbf (35 kN)

→ Uitgevoerd in RVS, beschermingsgraad t/m IP69K

→ Vereenvoudigt en verlaagt de kosten van het machineontwerp

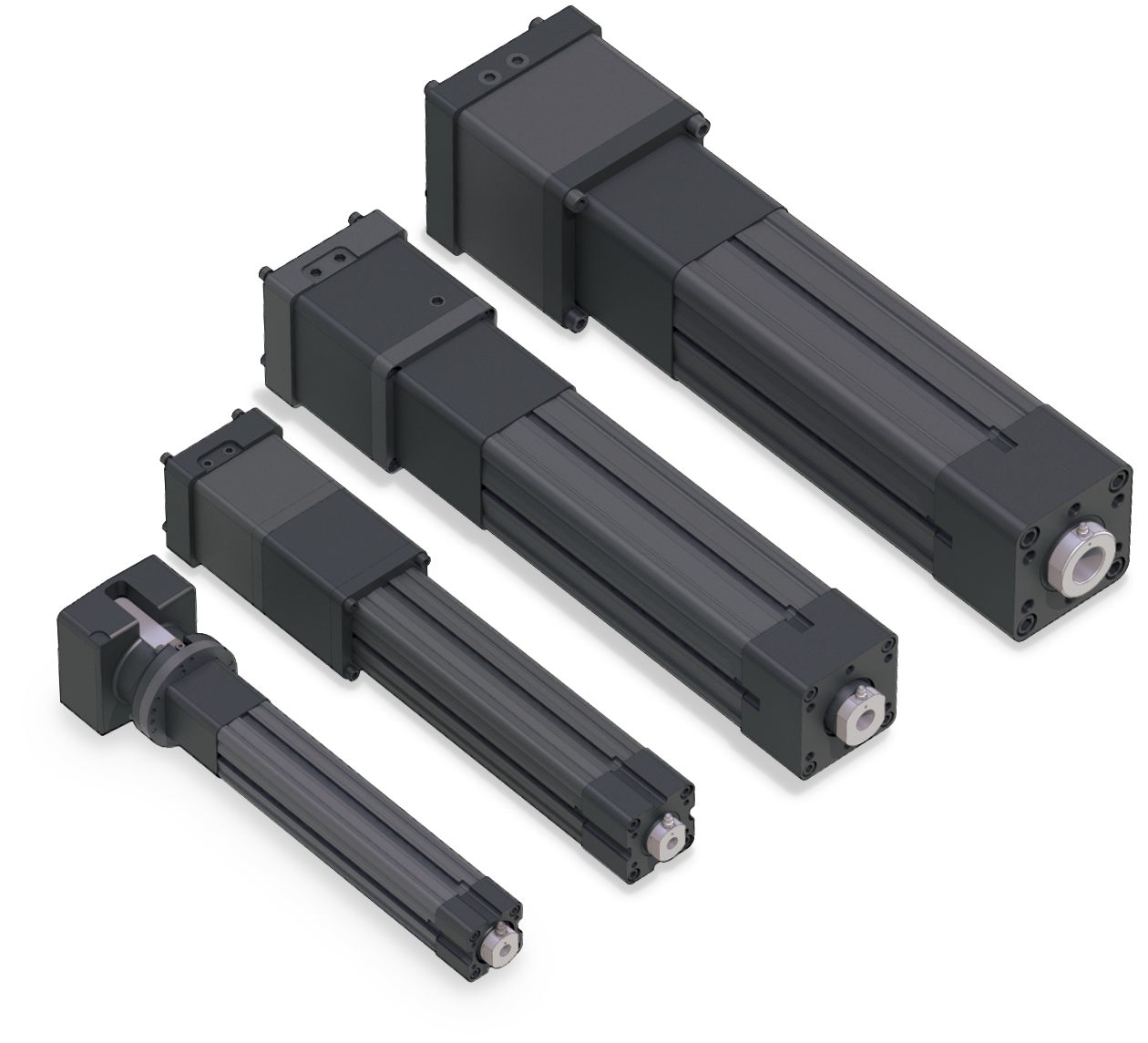

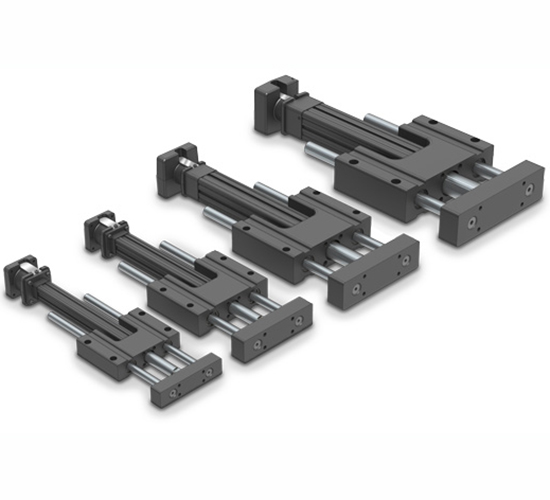

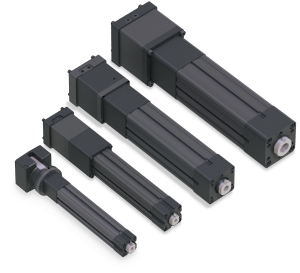

Tolomatic RSA Heavy Duty Elektrische Actuatoren

RSA / GSA Serie

Heavy duty elektrische actuatoren tot 58 kN duwkracht.
Snelheden tot ruim 3 m/s.
Lange levensduur door de kogelomloopspindel of roller nut.
Ook beschikbaar met geleiding voor meer momentopname.

Max. kracht: 58.000 N
Max. snelheid: 3.124 mm/sec
Max. slag: 1.524 mm
Spindeltype: Kogelomloop & Roller
Bescherming: IP67

→ IP67 tegen binnendringen van stof en water

→ Flexibele montagemogelijkheden

→ Krachten tot 58 kN

Hydrauliek vervangen met een elektrische cilinder

HLD Serie

Laaggeprijsde elektrische cilinders met hoge krachten tot 100 kN.
Aangestuurd met 1 of 3-fase motoren voor een sterke oplossing voor een lage kostprijs zonder drive of controller.
Inclusief eindschakelaars voor terugkoppeling.

Max. kracht: 100.000 N
Max. snelheid: 125 mm/sec
Max. slag: 1.800 mm
Spindeltype: Kogelomloop
Bescherming: IP54

→ Laaggeprijsde complete elektrische actuatoren

→ Gelijkstroom of wisselstroom motoren

→ Eenvoudige aansturing door omdraaien polarisatie

Duplomatic ISO 15552 elektrische cilinders

ECS Serie

ISO 15552 Elektrische actuatoren met krachten tot 100 kN.
Eventueel leverbaar in compleet pakket met servomotor, gearbox en aansturing.
Ook leverbaar met ingebouwde loadcell voor kracht terugkoppeling.

Max. kracht: 123.400 N
Max. snelheid: 1.422 mm/sec
Max. slag: 3.000 mm
Spindeltype: Kogelomloop
Bescherming: IP65

→ Volgens ISO 15552 normen

→ Extra lange slag mogelijk met de kogelomloopspindel

→ Oversized screw mogelijk voor meer kracht

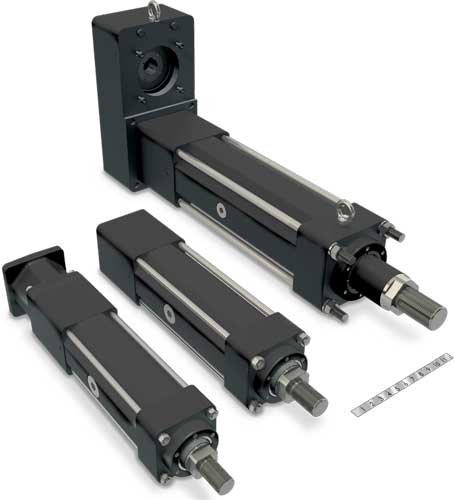

RSX Extreme High Force Elektrische Actuator

RSX Serie

Meest krachtige elektrische actuatoren met een kracht tot ruim 222 kN.
Uitgevoerd met roller nuts voor een lange levensduur, hoge krachten en precies positioneren.
Speciale opties mogelijk voor het gebruik in een pers en thermische koeling.

Max. kracht: 222.400 N
Max. snelheid: 760 mm/sec
Max. slag: 890 mm
Spindeltype: Roller nut
Bescherming: IP67

→ Als alternatief voor hydraulische cilinders

→ Food grade, witte epoxy coating en RVS als optie

→ IP67 tegen binnendringen van stof en water

Elektrische Lineaire Actuator met geïntegreerde motor 230v-460v

Er zijn ook actuatoren met een geïntegreerde motor. Voordeel is dat er dus geen externe motor op de cilinder hoeft te worden aangesloten. Hierdoor wordt de cilinder compacter qua inbouw en nog beter regelbaar.

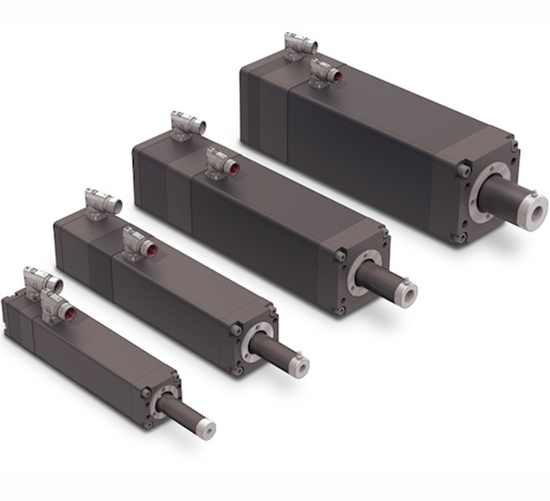

Tolomatic IMA Serie met geïntegreerde motor

IMA Serie

Elektrische Actuator met geïntegreerde servomotor.
Krachten tot ruim 30 kN.
Compact en licht ontwerp.
Met kogelomloop of rollernut spindel.
• 230 / 460 VAC motor.

Max. kracht: 30.600 N
Max. snelheid: 1.334 mm/sec
Max. slag: 457,2 mm
Spindeltype: Kogelomloop en rollernut
Bescherming: IP67

→  Geïntegreerde motor actuator

→  Compact lichtgewicht ontwerp

→  Functioneert met elk merk servo drive

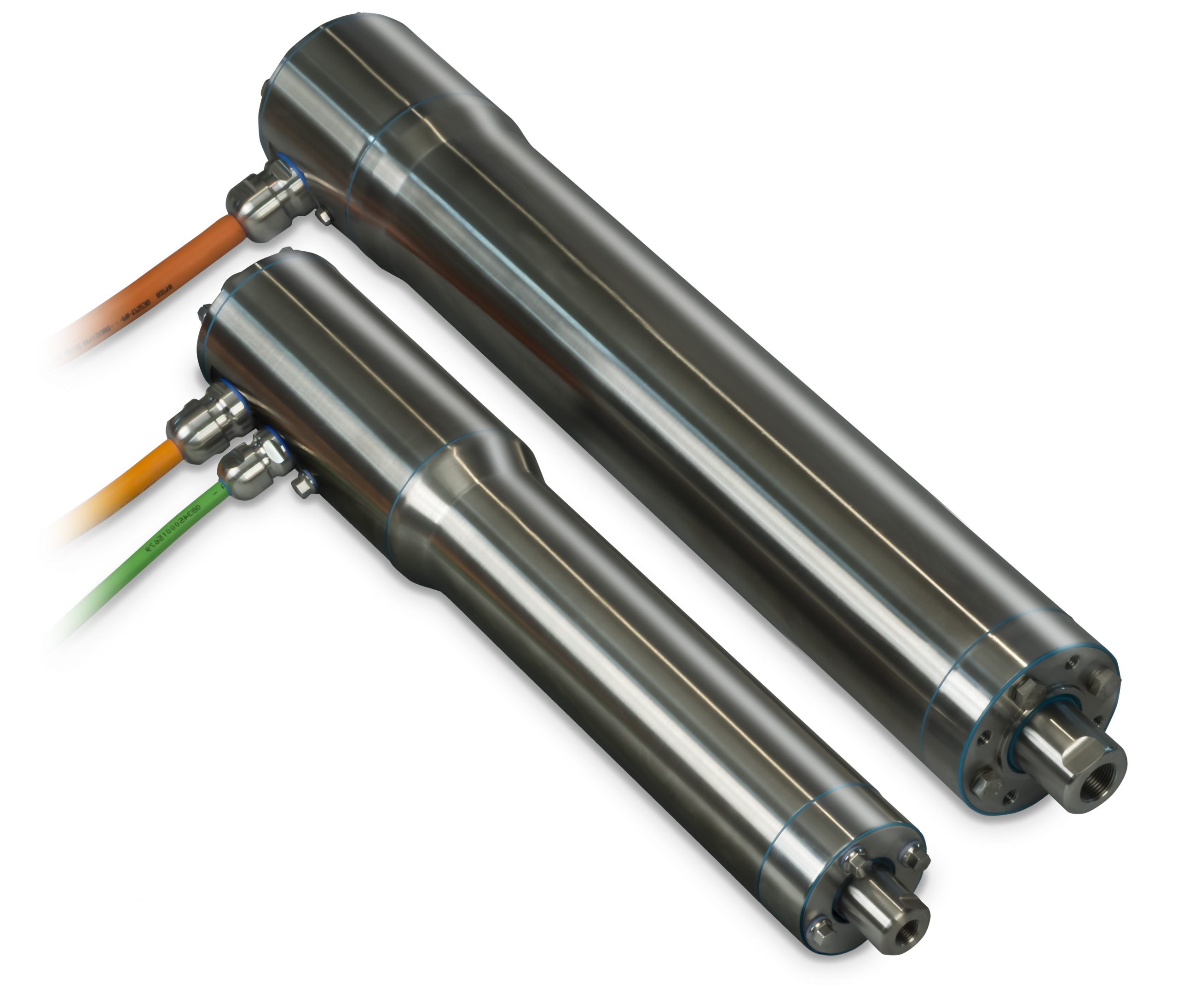

IMA-S-Serie

IMA-S Serie

• RVS 316 behuizing met geïntegreerde servomotor.
• Krachten tot maximaal 11 kN.
• Hygiënisch ontwerp met IP69K.
• Met kogelomloop of rollernut spindel.
• 230 / 460 VAC motor.

Max. kracht: 11.120 N
Max. snelheid: 497 mm/sec
Max. slag: 304,8 mm
Spindeltype: Kogelomloop en rollernut
Bescherming: IP69K

→ Weerstaat corrosie met RVS 316 behuizing

→ Volledige controle over snelheid en positie

→ Compact ontwerp voor o.a. de voedselindustrie

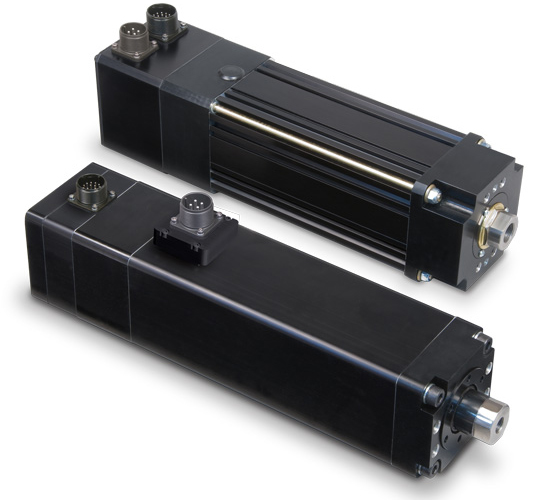

Tolomatic GSWA Servoweld Actuator

GSWA Serie

• Lichtgewicht geïntegreerde motor actuators
• Krachten tot 24,5 kN.
• Leverbaar met verenpakket of actieve koeling.
Voor puntlassen en projectielassen.

Max. kracht: 24.500 N
Max. snelheid: 584 mm/sec
Max. slag: 451,2 mm
Spindeltype: Rollernut
Bescherming: IP65

→  Geïntegreerde motor actuator

→  Compact lichtgewicht ontwerp

→  Functioneert met elk merk servo drive

Moving coil actuators

Zoals de naam al aangeeft, werkt dit type cilinder met een bewegende spoel. De actuator kan zowel met een hoge als lage snelheid functioneren. Door de lage beweegbare massa kunnen hoge snelheden worden bereikt. Daarnaast is er de optie om een lineaire en roterende beweging te hebben in één actuator.

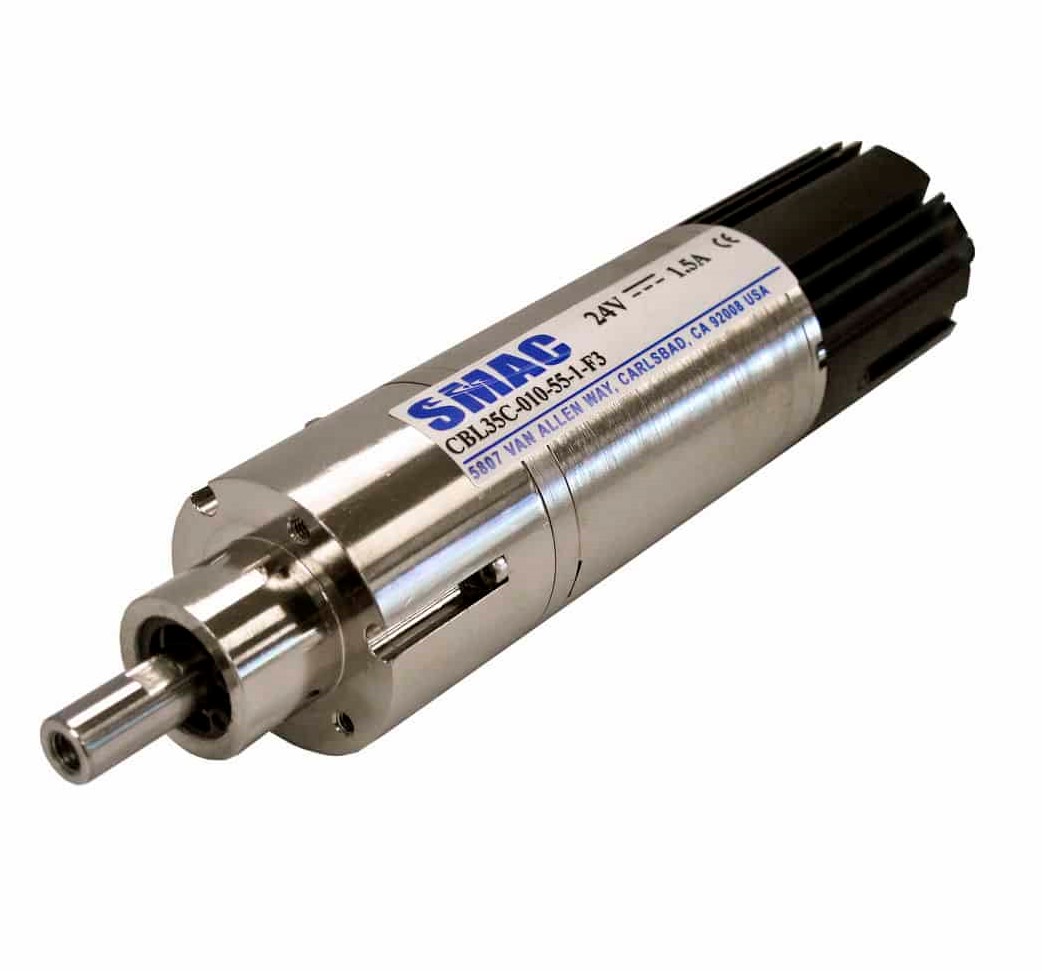

CBL-Serie

CBL Serie

Compacte elektrische cilinders met hoge snelheid.
Moving Coil Elektrische Actuator.
Lange levensduur.
Leverbaar in 24 VDC en 48 VDC.

Voltage: 24 / 48 VDC
Max. kracht: 100 N
Max. diameter: 50 mm
Max. slaglengte: 25 mm
Encoder resolutie: 0,1 µm

→ Ingebouwde controller mogelijk

→ Lange levensduur (>100 miljoen bewegingen)

→ GUI voor eenvoudige programmering en installatie

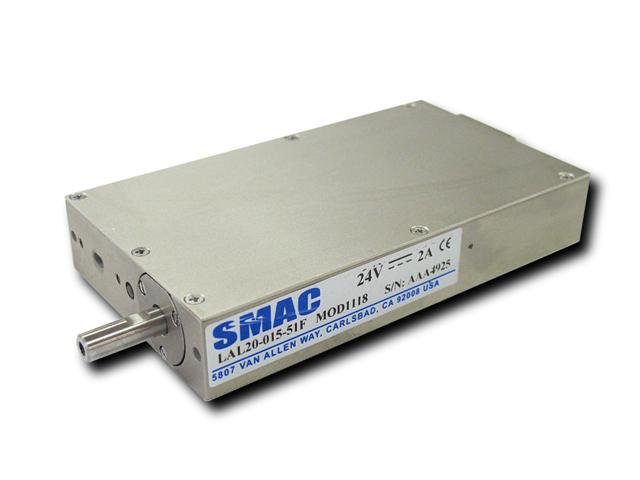

LAL-Serie

LAL Serie

• Kracht tot 500 N.
Te positioneren tot 0,1 µm nauwkeurig.
Max slaglengte van 250 mm.
• 6 mm tot 200 mm breedte.
• Eventueel met veer of vacuüm doorvoor.

Voltage: 24 / 48 VDC
Max. kracht: 500 N
Max. breedte: 200 mm
Max. slaglengte: 250 mm
Encoder resolutie: 0,1 µm

→ Programmeerbare snelheden, posities en krachten

→ Soft-Land en nauwkeurige krachtregeling

→ Veer- en vacuümoptie beschikbaar

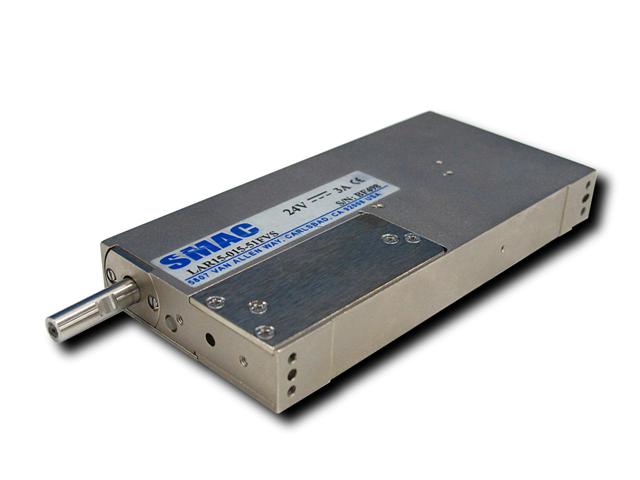

SMAC LAR lineair roterende elektrische actuator

LAR Serie

• Lineair en roterende beweging in één actuator.
Max drukkracht 100 N.
• Leverbaar met gearbox voor meer koppel.
• Optioneel vacuüm door de zuigerstang mogelijk.

Voltage: 24 / 48 VDC
Max. kracht: 100 N
Max. diameter: 101,5 mm
Max. slaglengte: 100 mm
Encoder resolutie: 0,1 µm

→ Soft-Land en nauwkeurige krachtregeling

→ Lineair en roterend in één actuator

→ Vacuüm ingebouwd door de schacht

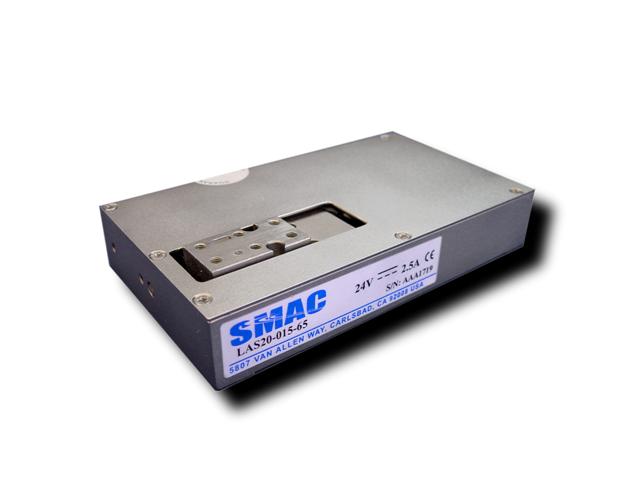

SMAC LAS Serie elektrische lineaire slide

LAS Serie

• Snelle elektrische lineaire slide
• Tot 250 mm slag en 200 N kracht
Leverbaar met precieze encoders
Softland voor het beschermen van het product.

Voltage: 24 / 48 VDC
Max. kracht: 200 N
Max. diameter: 250 mm
Max. slaglengte: 250 mm
Encoder resolutie: 0,1 µm

→ Kracht/stuwkracht tot 7.868 lbf (35 kN)

→ Uitgevoerd in RVS, beschermingsgraad t/m IP69K

→ Vereenvoudigt en verlaagt de kosten van het machineontwerp

Advies over elektrische cilinders kopen

Astro Controls geeft u graag advies over welke elektrische cilinders het beste bij uw applicaties en bedrijf passen. Onze ervaring leert dat maatwerk het beste is. Wij kijken ook altijd naar welke bestaande systemen er al zijn, zodat we een totaaloplossing kunnen bieden. Dankzij onze subassemblies zijn de door ons geleverde onderdelen meteen klaar voor gebruik. Eén van onze specialisten helpt u graag bij het beantwoorden van al uw vragen. Bel ons (0)172 – 42 42 47, stuur een mail sales@astro.nl of vul het contactformulier in.

advies-elektrischecilinders

Demo

Mocht u niet bekend zijn met elektrische actuatoren, komen we ze graag eens bij u demonstreren. Deze geheel vrijblijvende demonstratie zorgt ervoor dat u de mogelijkheden kunt bekijken en bespreken met één van onze specialisten. Op deze manier kunnen bepaalde zaken die u wenst besproken worden, zodat u zeker bent van de juiste keuze.
